YRT轉臺軸承

作者：ZLYQX 瀏覽量：發布日期：2024-03-27

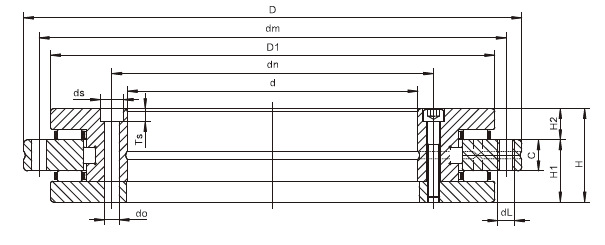

YRT轉臺軸承結構表

YRT轉臺軸承是一種外圈旋轉，內圈支撐的回轉機構，主要分為YRT型、YRTS型、YRTM型三大系列，此三系列軸承具有相同的安裝尺寸，內部結構存在差異，性能相似。YRT系列軸承均有三列滾子構成（如右圖），兩列軸向滾子穩定的軸向承載能力，一列徑向滾子軸承可承受徑向力及傾覆力矩作用，適合軸向承載的回轉機構。YRT轉臺軸承主要用于數控機床制造業，作為其核心零組件，國內YRT系列軸承需求還比較依賴進口，國產YRT轉臺軸承的精度參數標準也以制造商為準。進入二十一世紀以來，尤其是隨著數控機床與基礎制造裝備專項的啟動，大地推動了機械裝備工業的發展，高速、、復合、智能化的機床發展進程得到了進一步加速。

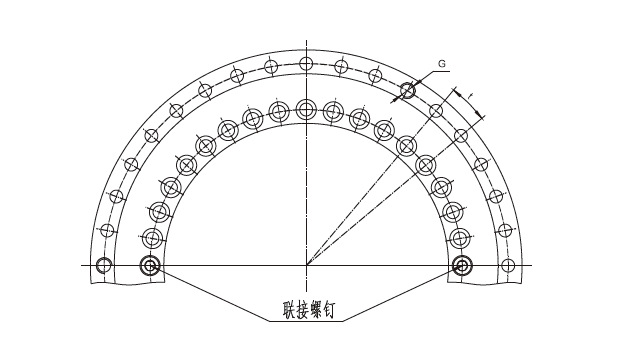

1、YRT型：YRT軸承由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。

2、YRTS型：（徑向帶尼龍保持器）徑向滾子采用尼龍保持器使YRTS軸承具有較高的限轉速和很低的穩定的摩擦力矩等特點，因此這種軸承適合于帶有力矩的發動機上。

3、YRTM型：（含鋼柵測量系統） YRTM是加裝鋼柵尺的雙向推力圓柱滾子YRT組合軸承，實現實時監控和調整雙向推力圓柱滾子組合軸承的旋轉精度，以***機器***運轉。

主要型號

YRT系列（德國INA/FAG公司對應型號）主要型號： YRT50、YRT80、YRT100、YRT120、YRT150、YRT180、YRT200、YRT260、YRT325、YRT395、YRT460、YRT580、YRT650、YRT850、YRT950、YRT1030、YRT1200、YRT1800

YRTS系列（德國INA/FAG公司對應型號）主要型號： YRTS50、YRTS80、YRTS100、YRTS120、YRTS150、YRTS180、YRTS200、YRTS260、YRTS325、YRTS395、YRTS460、YRTS580、YRTS650

YRTM系列（德國INA/FAG公司對應型號）主要型號： YRTM150、YRTM180、YRTM200、YRTM260、YRTM325、YRTM395、YRTM460、YRTM580、YRTM650 YRTS系列和YRTM系列我們可提供更大型號的規格，如有需求可與我司聯系！！！

軸承代號 bearing type	外形尺寸 boundary dimensions								節距1) Number of pitches X angle of pitches	螺釘擰緊力矩 Screw tightening torque	基本額定載荷 Basic load rating				極限轉速 Limiting speed	軸承摩擦力矩3) Bearing frictional torque	重量 weight
	外形尺寸 boundary dimensions										軸向axial		徑向radial
	d	D	H	H1	C	D1	J	J1			動dynamic load	靜static load	動dynamic load	靜static load
	單位unit： mm									MA2)	Ｃａ	Coa	Cr	Cor	脂grease
									數量×t	Ｎｍ	KN				r/min	Nm	Kg
									quantity	Ｎｍ	KN				r/min	Nm	Kg
YRT50	50	126	30	20	10	105	63	116	12×30°	8.5	38	158	28.5	49.5	440	2.5	1.6
YRT80	80	146	35	23.35	12	130	92	138	12×30°	8.5	56	255	42.5	100	530	3	2.4
YRT100	100	185	38	25	12	160	112	170	18×20°	8.5	76.5	415	47.5	120	430	3	4.1
YRT120	120	210	40	26	12	184	135	195	24×15°	14	102	540	52	143	340	7	5.3
YRT150	150	240	40	26	12	214	165	225	36×10°	14	112	630	56	170	320	10	6.2
YRT180	180	280	43	29	15	244	194	260	48×7.5°	14	118	710	69.5	200	280	12	7.7
YRT200	200	300	45	30	15	274	215	285	48×7.5°	14	120	765	81.5	220	260	14	9.7
YRT260	260	385	55	36.5	18	345	280	365	36×10°	34	160	1060	93	290	200	20	18.3
YRT325	325	450	60	40	20	415	342	430	36×10°	34	275	1930	120	345	170	40	25
YRT395	395	525	65	42.5	20	486	415	505	48×7.5°	34	300	2280	186	655	140	55	33
YRT460	460	600	70	46	22	560	482	580	48×7.5°	34	355	2800	200	765	120	70	45
YRT580	580	750	90	60	30	700	610	720	48×7.5°	68	490	4250	228	965	80	140	89
YRT650	650	870	122	78	34	800	680	830	48×7.5°	116	1040	8000	490	1800	65	200	170
YRT850	850	1095	124	80.5	37	1018	890	1055	60×6°	284	1000	8650	455	1730	50	300	253
YRT950	950	1200	132	86	40	1130	990	1160	60×6°	284	1290	11400	530	2040	40	600	312
YRT1030	1030	1300	145	92.5	40	1215	1075	1255	72×5°	284	1380	12000	620	2650	35	800	375
